Praktikum 1: Windows Networking

A. Setting jaringan untuk 1 baris (Satu Switch/Hub)
1. Persiapan
a. Siapkan beberapa laptop dengan sistem operasi Microsoft Windows XP atau 7
b. Kabel UTP jenis Straight dan Cross
c. Switch/Hub
2. Langkah Percobaan
a. Siapkan semua bahan yang dibutuhkan
b. Pasang kabel UTP pada switch lalu pasang kabel UTP pada laptop atau PC sesuai dengan nomor kabel pada switch.
c. Setting jaringan pada baris 1, 2, dan 3. Dengan cara:

1.      Buka Control Panel-Network and Sharing Center-Change Adapter Setting, lalu klik kanan pada Local Area Connection.

2.      Turn Off- kan Windows Firewall terlebih dahulu pada semua laptop atau PC.

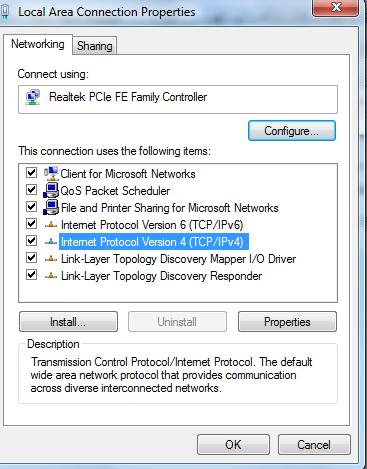

3.      Pilih Properties, lalu pilih Internet Protocol Version 4 (TCP/IPv4), klik properties, dan ganti IP Address dan Subnet mask sesuai dengan baris Anda.

Untuk baris 1:

>>  IP Address                        : 192.168.0.1-8

Netmask                : 255.255.255.0

                        Untuk baris 2:

>>  IP Address                        : 192.168.0.11-18

Netmask                : 255.255.255.0

                        Untuk baris 3:

>> IP Address                        : 192.168.0.21-28

Netmask                : 255.255.255.0

 4. Setelah itu buka jendela command prompt lalu ketikkan, ping 192.168.0.14 –t <enter> .

5.   Jika berhasil terhubung dengan komputer lain yang masih 1 baris maka hasilnya seperti ini:

6.    Setelah berhasil ping ke komputer lain cobalah untuk berbagi file dengan komputer lain yang terhubung dengan jaringan satu baris dengan cara klik kanan pada folder atau file Anda, lalu pilih properties.

Setelah itu, pilih sharing kemudian klik Share maka akan muncul gambar dibawah ini.

Setelah muncul gambar ini maka pilih Everyone dan klik Add lalu klik Share maka file atau folder telah disharing.

B. Setting jaringan untuk 2 baris (Dua atau 3 Switch/Hub)

      Untuk setting jaringan baris yang berbeda, peralatan yang dipersiapkan dan langkah percobaan yang dilakukan masih sama dengan setting jaringan untuk baris 1 baris hanya saja kabel UTP jenis Straight diganti dengan kabel UTP jenis Cross, lalu coba ping ke komputer yang berbeda baris. Ketikkan , ping 192.168.0.6 –t <enter> pada jendela commandprompt. Jika berhasil maka akan muncul reaksi sebagai berikut:
